防爆はかり耐圧防爆型指示計 K2-EP-E
ゾーン１、ゾーン２で使用可能な耐圧防爆型（防爆等級 Ex d IIB T4）の指示計です。耐圧防爆型の載台部EXシリーズ（もしくは耐圧防爆型のロードセルLU-BD-EX-SR、LU-FD-EX-SR）と組み合わせてご使用いただけます。単体計量モード・充填機モード・充填機専用モード・チェッカモード・シーケンスモードの５種から選べる計量モード。充填バルブ、タレ受け、ローラコンベヤなどを制御できる多数の出力信号付きで、計量システムや制御システム、充填システムの構築に最適です。データロガーオプションで計量データを簡単・便利に危険場所から持出しでき、非危険場所でＰＣでのデータ処理やプリンタ印字ができるなど、データ管理もおまかせください。
- 概要
- 詳細・オプション
- 主仕様表
防爆等級：Ex d IIB T4
| 対象範囲 |
■爆発性ガス・蒸気の分類
| 機器グループ | ⅡＡ | ⅡＢ | ⅡＣ |
| 温度等級 | |||
| Ｔ１ | |||
| Ｔ２ | |||
| Ｔ３ | |||
| Ｔ４ | |||
| Ｔ５ | |||
| Ｔ６ |
■危険場所の分類
| 危険場所 |
| ゾーン０： |
| ゾーン１： |
| ゾーン２： |
ゾーン１とゾーン２で使用することができます。
|

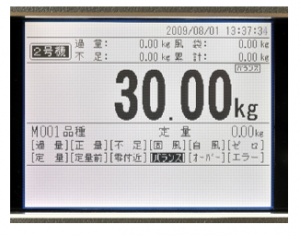

見やすく使いやすいLED表示
５．７インチのモノクロ液晶ディスプレイ。時計や過量・不足設定値も表示され、とても便利に見やすくお使い頂けます。
4台の計量器を同時表示・制御
K2-EP-E１台で、最大４台の計量器を制御可能です。４台は異なるひょう量・動作シーケンスの組合せも可能。さらに検定品の製作もできます。
載台部は選べるひょう量サイズをラインナップ
世界初のデジタルロードセルを搭載した耐圧防爆型の載台部。計量物に応じて最適なひょう量とサイズをお選び頂けます。もちろん取引・証明に使用可能な検定付にも対応しています。（ひょう量３００ｋｇを除く）
多彩なシーケンスモード
単体計量、充填機モード、充填機専用モード、チェッカモードなどの様々なシーケンスを選択できます。制御出力信号の種類も選択できるので、多彩な充填制御が充実しています。
オプション
データキャリアKL-DT2-IS-E
危険場所からデータの持ち出しが出来るデータキャリア。非危険場所に持ち運んで、計量データをプリントアウトしたり、RS-232C通信でPCへのデータ取り込みが可能になります。ISO9000品質マネジメントシステムでの計量管理をリーズナブルに実現できる、便利なハンディ記憶媒体です。
RS-232C・BCD・4-20mA通信ユニット（K2・FL-CCUユニット）
※本機は必ず非危険場所に設置してご使用ください
１台でRS-232C（標準）とプラス２種類（オプション）の合計３種類の信号が出力が可能な通信ユニットです。追加２種の信号は4-20mAもしくはBCDからお選び頂けます。複数の信号を出力されたいときに最適なオプションです。
ジャーナルプリンタ
データキャリアまたはK2・FL-CCUユニットと非危険場所で接続して、計量結果の印字ができます。制御盤に組み込み出来るパネルマウントタイプのプリンタ（型式：KJ-1000E）もございますので、ご相談ください。
指示計スタンド（SSとSUS）・壁掛けブラケット
便利に指示計をご使用頂くために、専用の指示計スタンド（SS塗装、およびSUS地肌）と壁掛けブラケットをご準備しております。使用環境にあわせてお選びください。
■載台部（型式：EXM）
樹脂充填防爆構造台部EXMとの組み合わせも可能です。
■載台部(型式：EX）主仕様
| 型式 | ひょう量(kg) | 目量(kg) | 載台寸法（mm) | ロードセル型式 | 労検番号 | |
|---|---|---|---|---|---|---|
| MS型 | EX-6MS | 6 | 0.002 | 240×300 | WS-15L-EX | TC15387号 |
| EX-15MS | 15 | 0.005 | WS-25L-EX | TC15388号 | ||
| S型 | EX-30S | 30 | 0.01 | 250×370 | WS-50L-EX | TC15389号 |
| EX-60S | 60 | 0.02 | WA-100L-EX | TC15390号 | ||
| A型 | EX-30A | 30 | 0.01 | 350×500 | WS-50L-EX | TC15389号 |
| EX-60A | 60 | 0.02 | WA-100L-EX | TC15390号 | ||
| EX-150A | 150 | 0.05 | WA-200L-EX | TC15391号 | ||
| B型 | EX-300B | 300 | 0.1 | 700×550 | WB-450L-EX | TC15718号 |
| Ｌ型 | EX-300L-0909(＊） | 300 | 0.1 | 900×900 | WS-50L-EX | TC15389号 |
| EX-600L-0909 | 600 | 0.2 | WA-100L-EX | TC15390号 | ||
| EX-1000L-0909 | 1000 | 0.5 | WA-200L-EX | TC15391号 | ||
| EX-300L-1212（＊） | 300 | 0.1 | 1200×1200 | WS-50L-EX | TC15389号 | |
| EX-600L-1212 | 600 | 0.2 | WA-100L-EX | TC15390号 | ||
| EX-1000L-1212 | 1000 | 0.5 | WA-200L-EX | TC15391号 | ||
| EX-1500L-1212 | 1500 | 0.5 | WA-200L-EX | TC15391号 | ||
| EX-2000L-1212 | 2000 | 1 | WB-450L-EX | TC15718号 | ||
| EX-3000L-1212 | 3000 | 1 | WB-450L-EX | TC15718号 | ||
| EX-1000L-1515 | 1000 | 0.5 | 1500×1500 | WA-100L-EX | TC15390号 | |
| EX-1500L-1515 | 1500 | 0.5 | WA-200L-EX | TC15391号 | ||
| EX-2000L-1515 | 2000 | 1 | WB-450L-EX | TC15718号 | ||
| EX-3000L-1515 | 3000 | 1 | WB-450L-EX | TC15718号 | ||
(*)EX-300Lは検定なし（取引証明以外用）のみの取扱です ※L型台部の上記以外のひょう量、寸法については、弊社営業部へお問い合わせください。
■指示計主仕様
| 型式 | K2-EP-E | ||
|---|---|---|---|
| 表示 | デジタル表示器 | 5.7インチSTN型白色LCD（表示領域：115x76mm、320×200ドット） | |
| デジタル表示内容 | 計量値：６桁（文字高24mm 計量器１台表示の場合）、風袋値・各種設定値：６桁 | ||
| 状態表示内容 | 自風、固風、ゼロ、零付近、定量前、定量、不足、正量、過量、バランス、オーバー、エラー | ||
| 表示分解能 | １／３０００、１／２５００、１／１５００、１／１０００ | ||
| 最小目盛単位 | ×1,×2,×5,×10,×20,×50 | ||
| 小数点位置 | なし、0.0、0.00、0.000 | ||
| 操作部 | 電源スイッチ | １個 | |
| 操作スイッチ | 30個 | ||
| 動作シーケンス | 単体計量モード、充填機モード、充填機専用モード、チェッカモード、その他のシーケンスモードから選択 | ||
| 入出力部 | 制御入力（電気） | ８点（フォトカプラ入力） | 増設I／O基盤の追加により、制御入力、制御出力はそれぞれ最大３２点（８点×４台）まで増設可 |
| 起動、再起動、停止、風袋引、印字、ゼロ、風袋引解除、他から選択 | |||
| 制御出力（電気） | ８点（無電源1a接点メカニカルリレー／接点容量AC100V・2A 台部１台あたり） | ||
| 大供給、小供給、印字完了、ゼロ付近、充填シーケンス中、風袋引完了、過量、不足、他から選択 | |||
| データ入出力 | RS-485（デジタルロードセル接続用） RS232C※（ホスト通信／マイコンプログラム書込用） RS-485（４線式）※（ホスト通信／K2・FL-CCUユニット） カレントループ（KJ-5E接続用）またはRS-485（KJ-1000E接続用） RS-232C（バーコードリーダ用）※２ 赤外線データキャリア通信（KL-DT2-IS-Eデータキャリア用） ※RS-232CとRS-485（４線式）は、モードによりいずれかの出力になります ※２使用時は4-20mAアナログオプションは使用できません |
||
| 主要機能 | ゼロ | パワーONゼロ、ワンタッチゼロ | |
| 風袋引き | ワンタッチ風袋引（自風）、プリセット風袋引（固風） | ||
| 設定値（品種）登録 | メモリ００１～１００にて右記設定値が登録可能 品種、定量、定量前、落差、過量、不足、固風（最大１００通り） | ||
| D-LC複数接続 | 最大４台 | ||
| D-LC制御周期 | 約10ms（１台あたり） | ||
| ブザー | 電磁ブザー | ||
| 防爆性能 | 防爆等級 | EX d IIB T4 | |
| 労検番号 | 第TC18869号 | ||
| 適用危険場所 | ガスまたは上記 第一類危険箇所（旧１種場所）／第二類危険箇所（旧２種場所） | ||
| 設置環境 | 屋内 | ||
| 外形 | 寸法(mm) | 370(W)x270(D)x580(H) | |
| 塗装色 | シルバー | ||
| 取付方法 | 壁掛 | ||
| 外部導線引込方式 | 方式 | 耐圧パッキン方式（弊社標準耐圧パッキン金具付属） | |
| 入線口数 | 標準：２口（適用ケーブル外径φ6～8、φ8～10、φ10～12用パッキン各１個付属）最大１０口まで増設可（φ6～14：オプション×７口、φ14～16：オプション×１口） | ||
| 適用ケーブル外径 | φ6～16 | ||
| 適用電線管サイズ | G22 | ||
| オプション | ジャーナルプリンタ（KJ-5E)、ジャーナルプリンタ（KJ-1000E)、データキャリア（KL-DT2-IS-E)、4-20mAアナログ出力ユニット、K2-FL-CCUユニット、耐圧防爆型バーコードリーダ、内部有電圧切り替えハーネス、ケーブル引き込み金具、指示計スタンド（SSおよびSUS） | ||
| 使用条件 | 温度 | －１０℃～＋４０℃ | |
| 湿度 | ８５％RH以下（結露しないこと） | ||
| 保存条件 | 温度 | －２０℃～＋７０℃ | |
| 湿度 | ８５％RH以下（結露しないこと） | ||
| 供給エア | 圧力 | 0.4MPa（推奨）～0.7MPa | |
| 共有電源 | AC100V±10%（５０／６０Hz） | ||
| 消費電力 | 約２０W（制御用電力は除く） | ||
| 製品質量 | 約３３ｋｇ | ||
