液体充填機耐圧防爆型液体充填機 KKC-20SKV-EX

18L缶(一斗缶)、BIB(バッグインボックス)、ポリ容器、ペール缶、オープン缶などの手で運べる容器から大きなドラム缶まで、様々な容器に対応の耐圧防爆型液体充填機。作業の効率化・省人化に貢献します。塗料やインキ、洗剤、アルコール、ウレタンなど、発泡性や粘度のある液体もおまかせください。洗浄や段取り替えが簡単にできるサニタリー設計。オプションのデータロガーで危険場所でも計量データが便利に管理できます。GMPバリデーションやHACCP対応についてもご相談ください。

reiya-17 reiya-17

特長

  1. ひょう量:30kg
  2. 電源:
    AC100V±10% 50/60Hz 30VA
    AC200~230V±10% 50/60Hz 30VA
  3. デジタルロードセルと2段階制御方式(大供給・小供給)により高精度充填が可能
  4. 過充填の防止による歩留まり向上と、不足充填時の補充機能で作業効率大幅UP

  • 概要
  • 詳細・オプション
  • 主仕様表

クボタの液体充填機で充填作業を効率化

歩留まり向上

  自動ノズル開閉・デジタルロードセルの採用で正確な充填が可能です

作業環境改善

  空容器を乗せてボタンを押すだけで充填できるので、目を離せない充填作業から解放されます

作業効率UP

  自動でピッタリ充填するので、作業中に箱詰め等の別の作業が可能になります

対応容器

  18L缶、ペール缶、ポリエチレン容器、BIB、他

movimage

動画

充填の流れを動画でご確認ください。

簡単操作

充填開始は空容器を載せて起動ボタンを押すだけ

2段階充填方式

大供給・小供給の2段階充填方式が高精度充填を実現。それぞれのバルブ開度は2つのボリュームで自在に調整可能

EXシリーズ-3背景なし

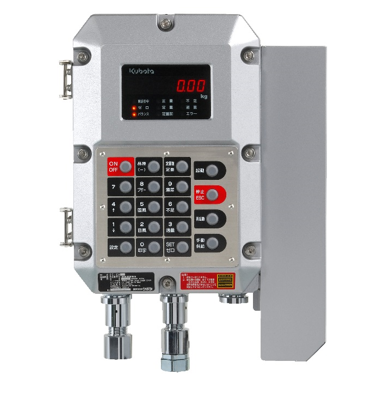

計量台部はデジタルロードセルを搭載

計量台部は、全機種ともデジタルロードセルを搭載。

質量値のデジタル信号をダイレクトに出力できますから、周囲のノイズを受けにくくRS-485での長距離伝送が可能です。

また、計量精度に指示計精度の影響がないため、現地接続後の分銅調整が不要です。さらに指示計の交換、グレードアップも設定値入力だけで簡単に行えます。

オプション

メンテナンスしやすい新型独自開発バルブ

ヘルールで分解も容易なので、清掃性が高く、段取り替えが多い場合や、洗浄頻度が高い場合に最適です。

ロングノズル(オプション)

発泡性の高い液体はロングノズルを使用することで、泡立ちを抑えた液中充填が可能です。

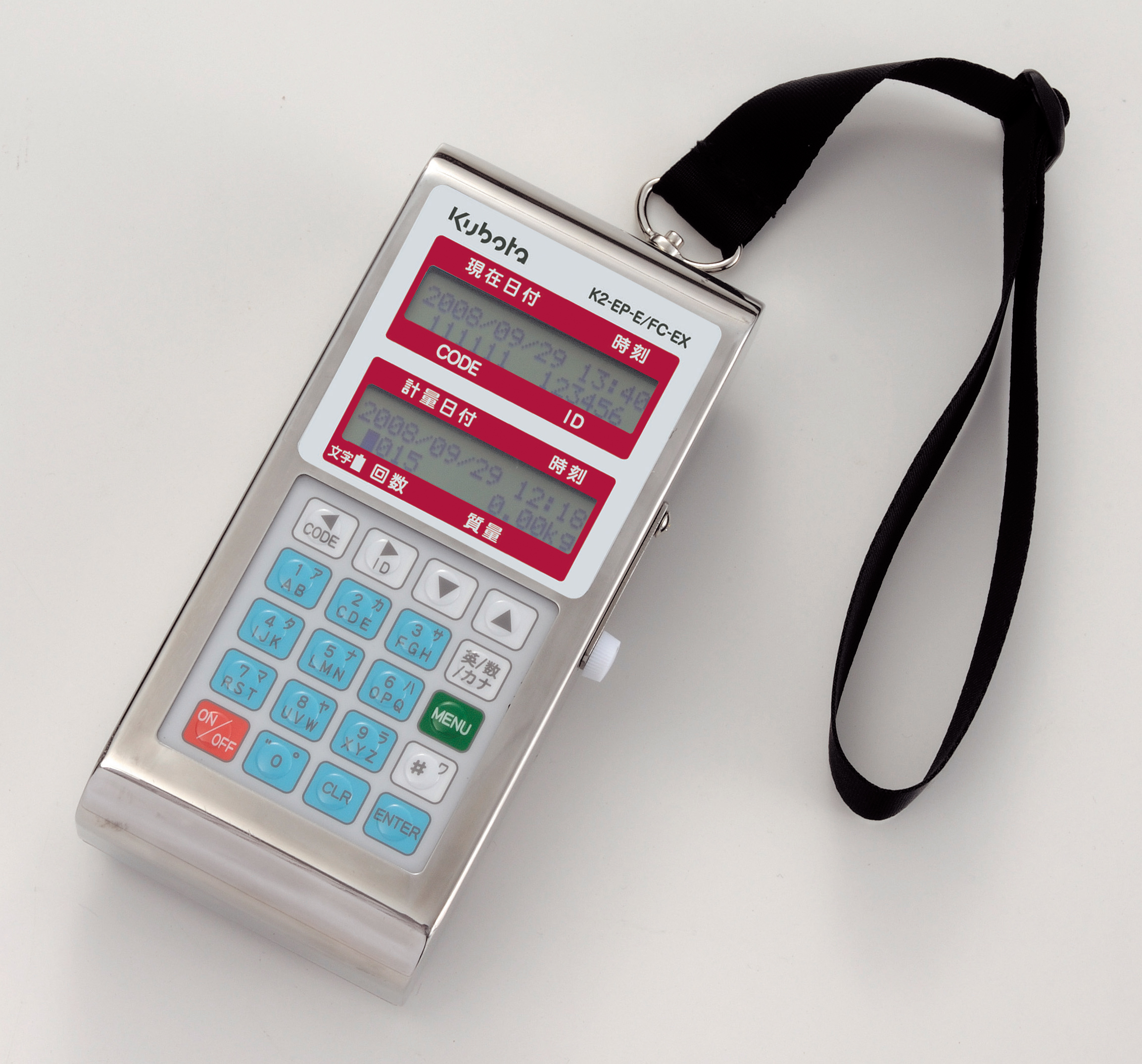

データキャリアKL-DT-IS-E

本質安全防爆構造のデータキャリア(オプション)に最大800件の充填データを記憶できます。データキャリアを安全場所に持ち出して、プリンタ印字やPCでのデータ処理が可能です。

詳細

型式

KKC-20SKV-EX

(昇降タレ受け付き型式:KKC-20SKVG-EX)

対応容器

18ℓ缶、20ℓペール缶、20ℓポリエチレン缶(いずれもJIS準拠)

ひょう量

30kg

最小目量

0.01kg

充填バルブ

入力:へルール2S ノズル長さ:ショートタイプ※1

ノズル先端口径:φ26

材質

本体フレーム

SUS304

充填バルブ

SUS304 ※2 パッキン:テフロン

指示計

アルミ鋳物 キー部:シリコンゴム

台部

載せ台カバーSUS(その他SS *防錆塗装)

充填精度

0.1級(JIS B 7604) ※3,※4

充填能力

90~120缶/時 ※4

使用条件

粘度

10000cP以下(10Pa・s)

充填液温度

60℃以下

供給液圧範囲

0.01~0.15MPa

使用空気圧

0.4MPa 50ℓ/min(ANR)

使用温度範囲

5℃~40℃

湿度

85%R.H.以下(結露しないこと)

電源

AC100V±10% 50/60Hz 30VA ※5

AC200~230V±10% 50/60Hz 30VA ※5

防爆性能

防爆等級

Ex d IIB T4

労検番号

第TC17571号(指示計)・第TC15389号(ロードセル)

対応容器

18ℓ缶、20ℓペール缶、20ℓポリエチレン缶(いずれもJIS準拠)

外部IF

RS-232C または RS-422

オプション

昇降タレ受けユニット

台上ローラ

移動キャスタ

データキャリア

プリンタ

KJ-5E(非防爆)

KJ-1000E(非防爆)

外部IF

K2・FL-CCUユニット(非防爆)

BCD出力(K2・FL-CCUユニットに基板搭載)

4-20mAアナログ出力ユニット(指示計内に基板搭載)

製品質量

約75kg(KKC-20SKVG-EX:約80kg)

※1)ロングノズルご希望の場合は別途ご相談ください。
※2)SUS316はカスタム対応になります。別途ご相談ください。
※3)弊社試験設備(水、液圧約0.01MPa)にて試験した場合。
   液性状、供給条件により悪化する場合があります。
※4)数値は18ℓ使用時の場合、充填能力は給液圧・給液量・ 粘度により異なります。
※5)危険場所での電気配線は防爆に関する法規制に従って施工してください。
