防爆はかり防爆型データキャリア KL-DT2-IS-Eシリーズ

耐圧防爆型指示計(K2-EP-Eシリーズ,FC-EX/FC-EX-Sシリーズ)専用の計量データロガー(防爆等級 Ex ia IIB T4 Ga)。計量データを簡単・便利に危険場所から持出しでき、非危険場所でPCでのデータ処理やプリンタ印字ができるなど、計量データの管理から、品質管理・工程管理におすすめです。

reiya-17 reiya-17

特長

  1. 防爆等級 Ex ia IIB T4 Ga
  2. 手にフィットして持ちやすい形状
  3. 危険場所から計量データを持ち運びできる
  4. 適応機種:FC-EX(-S)・K2-EP-E

  • 概要
  • 詳細・オプション
  • 主仕様表

防爆等級:Ex ia IIB T4 Ga

 対象範囲

■機器保護レベル EPL(Equipment Protection Level)

EPL 可燃性物質 ソーン
Ga ガス・蒸気
(グループⅡ)
0
Gb 1
Gc 2


■爆発性ガス・蒸気の分類

機器グループ ⅡA ⅡB ⅡC
温度等級
T1
T2
T3
T4
T5
T6


■危険場所の分類

危険場所
ゾーン0:
ゾーン1:
ゾーン2:

 ゾーン1とゾーン2で使用することができます。

持ち出した計量データをRS-232C出力

付属のRS-232Cインターフェースボックスと接続し、計量データをRS-232Cで出力します。計量値はもちろん、正味量、風袋量、日付、時刻、CODE、はかりNoが管理できます。

データ取込用のサンプルソフトもご用意

Excelのマクロ言語(VBA)で作られた通信サンプルもご用意しております。お客様のシステム構築のための評価用としてご使用頂けます。

詳細

SDカードスロットを標準装備

本体メモリとSDカードによるデータ保存先2重化で、データの安全性と確実性を確保

電卓機能(四則演算)を実装

爆発危険箇所で計算したい場合に、電卓としてもお使いいただけます。

オプション

ジャーナルプリンタ

データキャリアまたはRS-232C通信ユニットと非危険場所で接続して、計量結果の印字ができます。

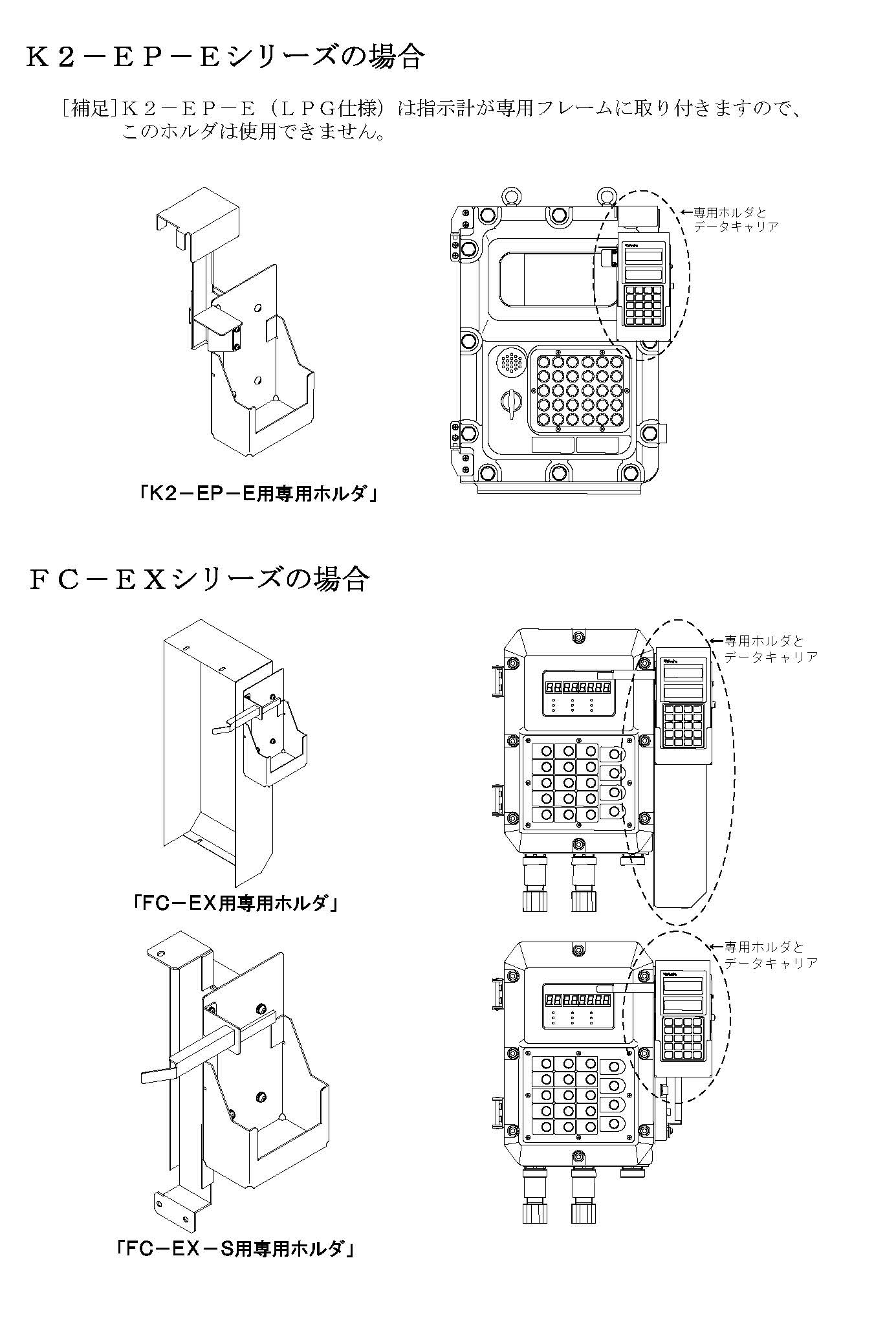

取り付け金具

データキャリアをK2-EP-Eシリーズ,FC-EX/FC-EX-Sシリーズと通信するために必要となる専用取り付け金具です。

USBコンバータセット

RS-232Cポートを持たない最近のPC向けに、RS-232C通信をUSB形式に変換するためのオプションです。

上:USBシリアルコンバータ(全長約85cm)
下:RS-232Cクロスケーブル(全長約75cm)

KL-DT-SDカードメモリ(512MB)

記憶データ1件は128バイトですので、512MBのSDカードには理論上400万件のデータが記録できます。

保護カバー

防爆規格に整合しつつ表示操作部を保護するため、表面抵抗値が低い特殊な帯電防止フイルムを使用した保護カバーです。

型式 KL-DT2-IS-E
防爆等級 本質安全防爆構造 Ex ia ⅡB T4 Ga
国際整合技術指針(2015)適合
型式検定合格番号 第TC22538号
表示 STN グレー液晶16 桁×4 行 5×8 ドット
文字寸法3mm(W)×5mm(H)
現在日付8桁 時刻4桁 コード10桁 ※4
計量日付8桁 時刻4桁 回数4桁 正味量 6桁 他
機能 データ入力・表示機能(双方向通信で指示計側に受信完了を表示)
日付設定、集計機能、電卓機能
記憶データ 総数6,000件(ただし指示計側により制限有)
通信方式 赤外線光通信(38kHz 周波数変調・双方向通信)
※パソコンやプリンタとの通信は有線通信です。
電源 DC6V 単3×4本(LR6 Panasonic 製単3アルカリ乾電池)※3
電池寿命:待機状態にて約200時間
外形寸法(mm) 81(W)×180(L)×44 (H)、ステンレス製
製品質量 約680g(電池含む)
付属品※1~3 専用アルカリ乾電池(Panasonic 製LR6×4本)、六角レンチ(対辺3mm)、
専用ストラップ、RS232C-BOX(専用電源アダプタ付き)、データキャリア~RS232C-BOX間ケーブル)
オプション 取り付け金具(DT5)、ISDジャーナルプリンタ(接続ケーブル3m付)、
専用SDカード(512MB)KL-DT-SD、
USBコンバータセット(RS232Cクロスケーブル、USBシリアルコンバータ)、
保護カバー(DT2)

※1:パソコンと付属品RS232C-BOX 間のケーブルは付属していません。

  USBコンバータセット(オプション)をお買い求めください。

※2:付属品 RS232C-BOX 、ISDジャーナルプリンタ(オプション)

  付属品ケーブル(データキャリア-RS232C-BOX間)は非危険場所で使用してください。

※3:取り付け金具は付属していません。別途お買い求めください。

※4:FC-EXは6桁。
